Page 24 - www.hoggmbh.de - ICM Bagger- und Krananbaugeraete 2025
P. 24

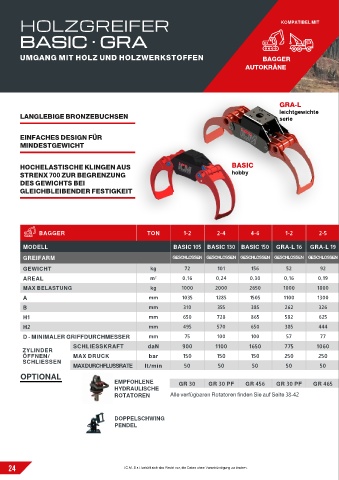

HOLZGREIFER KOMPATIBEL MIT
BASIC · GRA
BA SIC · GRA
UMGANG MIT HOLZ UND HOLZWERKSTOFFEN BAGGER
AUTOKRÄNE
GRA-L GRA-R
leichtgewichte profi
LANGLEBIGE BRONZEBUCHSEN
serie energiegreifer
EINFACHES DESIGN FÜR
MINDESTGEWICHT
HOCHELASTISCHE KLINGEN AUS BASIC GRA-M
hobby profi holzgreifer
STRENX 700 ZUR BEGRENZUNG
DES GEWICHTS BEI
GLEICHBLEIBENDER FESTIGKEIT
BAGGER TON 1-2 2-4 4-6 1-2 2-5 5-6 6-7 7-9 9-12 7-10 12-15 10-13 15-18
MODELL BASIC 105 BASIC 130 BASIC 150 GRA-L 16 GRA-L 19 GRA-L 22 GRA-R 22 GRA-M 26 GRA-R 26 GRA-M 30 GRA-M 36 GRA-R 36 GRA-M 42 GRA-R 42 GRA-M 52
GREIFARM GESCHLOSSEN GESCHLOSSEN GESCHLOSSEN GESCHLOSSEN GESCHLOSSEN GESCHLOSSEN OFFEN GESCHLOSSEN OFFEN GESCHLOSSEN GESCHLOSSEN OFFEN GESCHLOSSEN OFFEN GESCHLOSSEN
GEWICHT kg 72 101 156 52 92 109 121 195 215 200 295 320 328 350 370
AREAL m 2 0,16 0,24 0,30 0,16 0,19 0,22 0,22 0,26 0,26 0,30 0,36 0,36 0,42 0,42 0,52
MAX BELASTUNG kg 1000 2000 2650 1000 1800 2500 2500 3000 3000 4000 5000 5000 5000 5000 7000
A mm 1035 1285 1505 1100 1300 1400 1400 1550 1550 1700 1870 1870 2060 2060 2110
B mm 310 355 385 262 326 326 326 450 450 450 520 520 520 520 520
H1 mm 650 728 865 582 625 648 648 760 760 805 820 820 880 880 900
H2 mm 495 570 650 385 444 498 498 540 540 525 585 585 665 665 680
D - MINIMALER GRIFFDURCHMESSER mm 75 100 100 57 77 118 118 100 100 70 145 145 170 170 160
SCHLIESSKRAFT daN 900 1100 1650 775 1060 1275 1275 1640 1640 1450 2110 2110 2405 2405 2235
ZYLINDER
ÖFFNEN/ MAX DRUCK bar 150 150 150 250 250 250 250 250 250 250 250 250 250 250 250
SCHLIESSEN
MAX DURCHFLUSSRATE lt/min 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50
OPTIONAL
EMPFOHLENE GR 30 GR 30 PF GR 456 GR 30 PF GR 465 GR 465 GR 465 GR 603 DB GR 603 DB GR 104 DB GR 104 DB GR 104 DB GR 165 GR 165 GR 165
HYDRAULISCHE
ROTATOREN Alle verfügbaren Rotatoren finden Sie auf Seite 38-42
DOPPELSCHWING
PENDEL
24 I.C.M. S.r.l. behält sich das Recht vor, die Daten ohne Vorankündigung zu ändern. I.C.M. S.r.l. behält sich das Recht vor, die Daten ohne Vorankündigung zu ändern. 25
