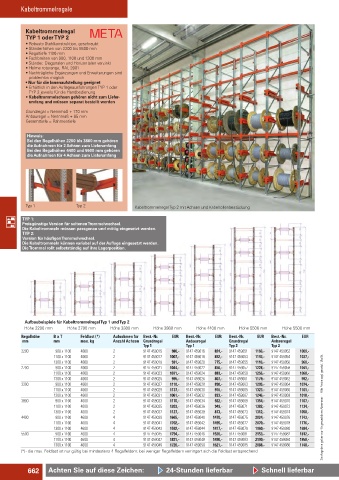

Page 676 - www.hoggmbh.de - Werkstattkatalog 2025-2026
P. 676
Kabeltrommelregale
Kabeltrommelregal
TYP 1 oder TYP 2
• Robuste Stahlkonstruktion, geschraubt
• Ständerhöhen von 2200 bis 5500 mm
• Regaltiefe 1100 mm
• Fachbreiten von 900, 1100 und 1300 mm
• Ständer, Diagonalen und Horizontalen verzinkt
• Holme rotorange, RAL 2001
• Nachträgliche Ergänzungen und Erweiterungen sind
problemlos möglich
• Nur für die Innenaufstellung geeignet
• Erhältlich in den Auflageausführungen TYP 1 oder
TYP 2 jeweils für die Handbedienung
• Kabeltrommelachsen gehören nicht zum Liefer-
umfang und müssen separat bestellt werden
Grundregal = Nennmaß + 170 mm
Anbauregal = Nennmaß + 85 mm
Gesamttiefe = Rahmentiefe
Hinweis:
Bei den Regalhöhen 2200 bis 3800 mm gehören
die Aufnahmen für 2 Achsen zum Lieferumfang
Bei den Regalhöhen 4400 und 5500 mm gehören
die Aufnahmen für 4 Achsen zum Lieferumfang
Typ 1 Typ 2 Kabeltrommelregal Typ 2 mit Achsen und Kabelrollenbestückung
TYP 1:
Preisgünstige Version für seltenen Trommelwechsel.
Die Kabeltrommeln müssen passgenau und mittig eingesetzt werden.
TYP 2:
Version für häufigen Trommelwechsel.
Die Kabeltrommeln können variabel auf der Auflage eingesetzt werden.
Die Trommel rollt selbstständig auf ihre Lagerposition.
Aufbaubeispiele für Kabeltrommelregal Typ 1 und Typ 2
Höhe 2200 mm Höhe 2700 mm Höhe 3300 mm Höhe 3800 mm Höhe 4400 mm Höhe 5500 mm Höhe 5500 mm
Regalhöhe B x T Feldlast (*) Aufnahmen für Best.-Nr. EUR Best.-Nr. EUR Best.-Nr. EUR Best.-Nr. EUR
mm mm max. kg Anzahl Achsen Grundregal Anbauregal Grundregal Anbauregal
Typ 1 Typ 1 Typ 2 Typ 2
2200 900 x 1100 4000 2 9147 459015 980,- 9147 459016 824,- 9147 459051 1166,- 9147 459052 1009,-
1100 x 1100 4000 2 9147 459017 1007,- 9147 459018 852,- 9147 459053 1193,- 9147 459054 1037,-
1300 x 1100 4000 2 9147 459019 931,- 9147 459020 775,- 9147 459055 1116,- 9147 459056 960,-
2700 900 x 1100 4000 2 9147 459021 1044,- 9147 459022 856,- 9147 459057 1228,- 9147 459058 1041,-
1100 x 1100 4000 2 9147 459023 1071,- 9147 459024 883,- 9147 459059 1256,- 9147 459060 1068,-
1300 x 1100 4000 2 9147 459025 995,- 9147 459026 807,- 9147 459061 1179,- 9147 459062 992,-
3300 900 x 1100 4000 2 9147 459027 1110,- 9147 459028 890,- 9147 459063 1295,- 9147 459064 1074,-
1100 x 1100 4000 2 9147 459029 1137,- 9147 459030 916,- 9147 459065 1323,- 9147 459066 1101,-
1300 x 1100 4000 2 9147 459031 1061,- 9147 459032 833,- 9147 459067 1246,- 9147 459068 1018,-
3800 900 x 1100 4000 2 9147 459033 1176,- 9147 459034 922,- 9147 459069 1354,- 9147 459070 1107,- Wenn in der Beschreibung nicht anders angegeben, erfolgt die Lieferung ohne Inhalt bzw. Zubehör Wenn in der Beschreibung nicht anders angegeben, erfolgt die Lieferung ohne Inhalt bzw. Zubehör
1100 x 1100 4000 2 9147 459035 1203,- 9147 459036 949,- 9147 459071 1382,- 9147 459072 1134,- Die Angebote gelten nur für gewerbliche Abnehmer · Alle Preise zzgl. gesetzl. MwSt. Die Angebote gelten nur für gewerbliche Abnehmer · Alle Preise zzgl. gesetzl. MwSt.
1300 x 1100 4000 2 9147 459037 1127,- 9147 459038 873,- 9147 459073 1312,- 9147 459074 1058,-
4400 900 x 1100 4600 4 9147 459039 1665,- 9147 459040 1470,- 9147 459075 2024,- 9147 459076 1743,-
1100 x 1100 4600 4 9147 459041 1702,- 9147 459042 1495,- 9147 459077 2070,- 9147 459078 1776,-
1300 x 1100 4600 4 9147 459043 1592,- 9147 459044 1417,- 9147 459079 1960,- 9147 459080 1684,-
5500 900 x 1100 4600 4 9147 459045 1794,- 9147 459046 1520,- 9147 459081 2153,- 9147 459082 1812,-
1100 x 1100 4600 4 9147 459047 1831,- 9147 459048 1490,- 9147 459083 2190,- 9147 459084 1858,-
1300 x 1100 4600 4 9147 459049 1720,- 9147 459050 1521,- 9147 459085 2088,- 9147 459086 1748,-
(*) - die max. Feldlast ist nur gültig bei mindestens 4 Regalfeldern; bei weniger Regalfeldern verringert sich die Feldlast entsprechend
