Details: Parallelunterlagenpaar DIN - 1 ST, 6346P H32xB10xL100mm Superpräzision AMF
Parallelunterlagenpaar DIN 6346P H32xB10xL100mm Superpräzision AMF
· Superpräzision
· paarweise planparallel feingeschliffen
· einsatzgehärtet
· Paartoleranz in der Höhe tp2 und Breite tp1 nach IT 5
· Nennmaßtoleranz in der Höhe und Breite nach DIN ISO 2768m
· restliche Maße nach DIN ISO 2768m
· Größenangaben auf dem Produkt
· Anwendung:Die Parallelstücke werden als Unterlage, Anschläge oder Zwischenlagen auf Werkzeugmaschinen sowie zur parallelen Auflage von Werkstücken auf Maschinenschraubstöcken und Anreißplatten verwendet. Verwendung flach oder hochkant möglich.

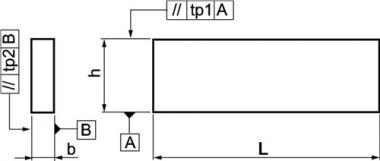

· Weitere technische Eigenschaften b: 10mm
· L: 100mm
· h: 32mm
· Paar Toleranz: tp1: 0,011 mm / tp2: 0,006 mm
Gewicht: |
0.523 kg
(1 ST x 0.523 kg)
|
Paar Toleranz |
tp1: 0,011 mm / tp2: 0,006 mm |
Nennmaßtoleranz |
1: ± 0,3 mm / 2: ± 0,2 mm |
Hersteller |
AMF |
Hersteller-Art.Nr. |
72223 |
EAN/GTIN |
4020772072223 |
