Spannkettensatz Nr. 6540 - 1 ST

M16 AMF
1.367,31 € *
inkl. 19% MwSt.,
zzgl. Versandkosten
1.149,00 € (exkl. MwSt.)
Art. Nr.: 4000604212
bestellbar.
Standardlieferzeit: 14 Tage
Menge
Für den Merkzettel bitte anmelden.

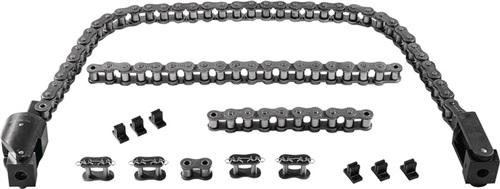

Details: Spannkettensatz Nr. 6540 - 1 ST, M16 AMF

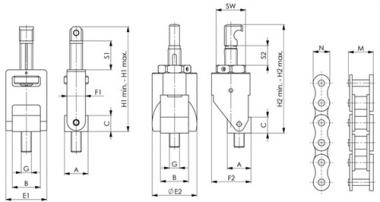

Spannkettensatz Nr. 6540 M16 AMF · Spannhaken und Gegenhalter vergütet · Kette aus Vergütungsstahl · Befestigung für T-Nuten Nr. 6541 bitte separat bestellen · Anwendung:Zum Aufspannen von vorwiegend zylindrischen Teilen, wie zum Beispiel Ventilkörper, Flanschen, Pumpengehäusen, Kolben usw. Sowohl auf dem Maschinentisch, als auch auf Aufspann-Paletten einsetzbar. Die Voreinstellung der Kettenlänge und der Spannkraft erfolgt am Gegenhalter mittels Rändelmutter. Anschließend wird am Spannhaken das erforderliche Drehmoment für die Spannkraft aufgebracht. Die Anbringung der Kunststoffdruckstücke dient zur Schonung der Oberfläche. · Weitere technische Eigenschaften Spannhub S2: 30mm · A: 37mm · C: 25mm · E2: 70mm · H2 min. - H2 max.: 140 - 170mm · E1: 64mm · F1: 29mm · Nut: 18, 20, 22, 24mm · B: 44mm · Schraube: M16 · SW: 46mm · M: 33mm · Spannhub S1: 45mm · H1 min. - H1 max.: 117 - 162mm · N: 21mm · Drehmoment max.: 100Nm

Gewicht: 8.83 kg (1 ST x 8.83 kg)
F2 mm 62
Spannkraft kN 40
Hersteller AMF
Hersteller-Art.Nr. 87627
EAN/GTIN 4020772087623
PDF Datenblatt downloaden
